一、產品信息

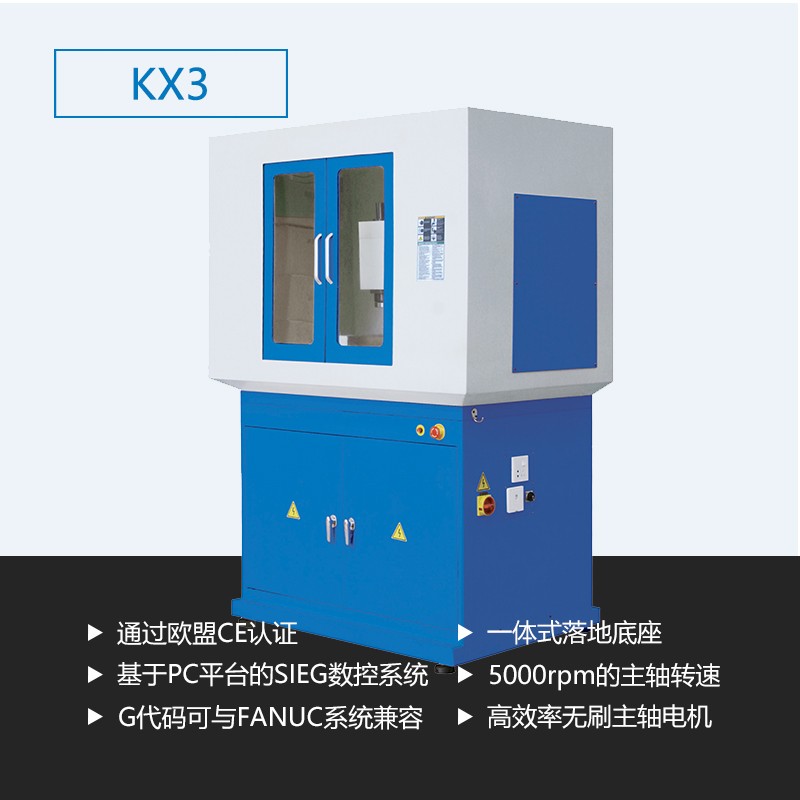

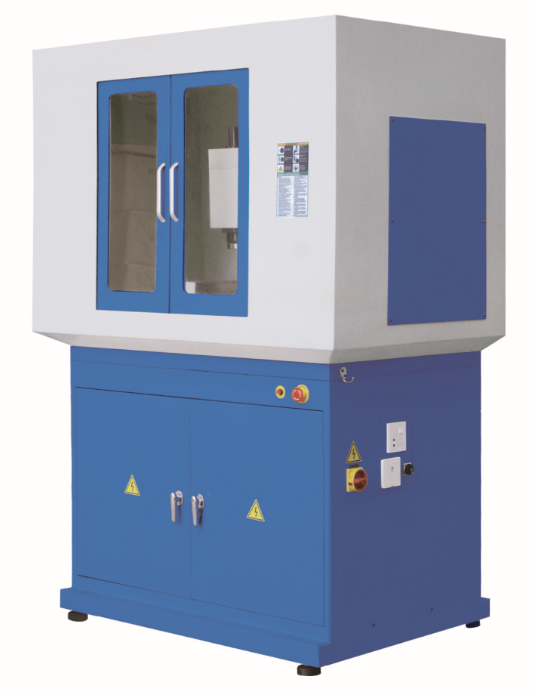

Fa6 Eco 數控銑床（原機型KX3）
Fa6 Eco（原機型：KX3）作為小型立式鉆銑床的范本，以極低的投資成本為客戶提供極高的產品質量，5000rpm的主軸轉速，高效率無刷主軸電機，工作臺快移速度10m/min，鑄鐵結構，保證了剛性最大，銑削精度最高，先進的數控軟件可在最短的時間內加工出高品質的零件，由普通電腦控制，操作簡便，價格適中，數控系統采用自主研發的SIEG控制系統，是目前市場極具性價比的小型立式鉆銑床。
配置：
Fa6 Eco只含裸機、隨機附件及SIEG系統，SIEG系統需搭配電腦使用，用戶需自備電腦。

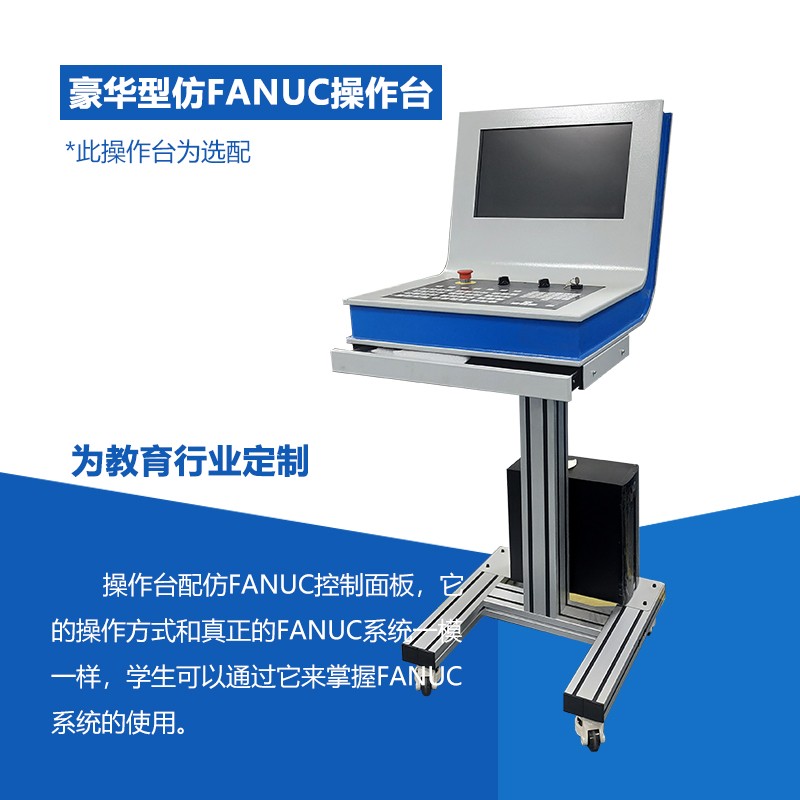

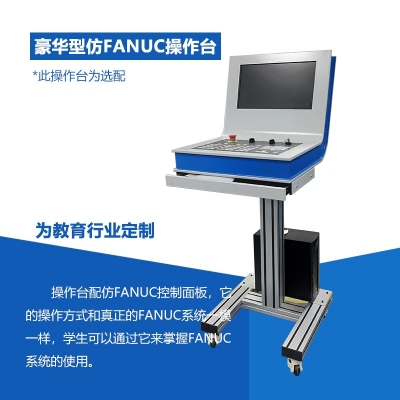

可選配豪華仿Fanuc工作臺代替電腦
Fa6 Eco清單 | |||
序號 | 品名 | 數量 | 備注 |
1 | 數控銑床 | 1 | |
2 | SIEG系統 | 1 | |
3 | 隨機附件 | 1 | 見隨機附件清單 |

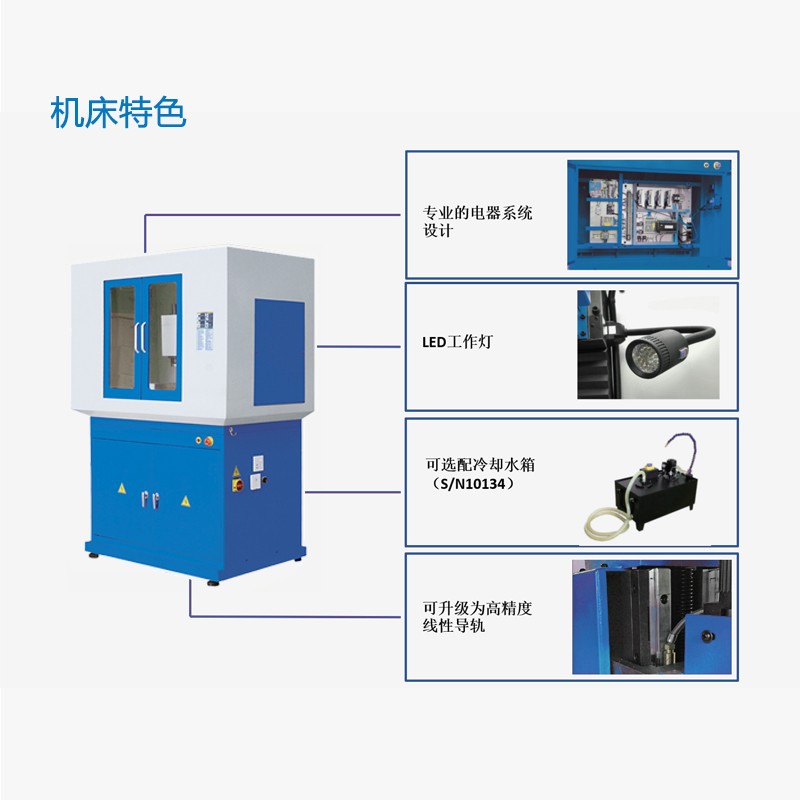

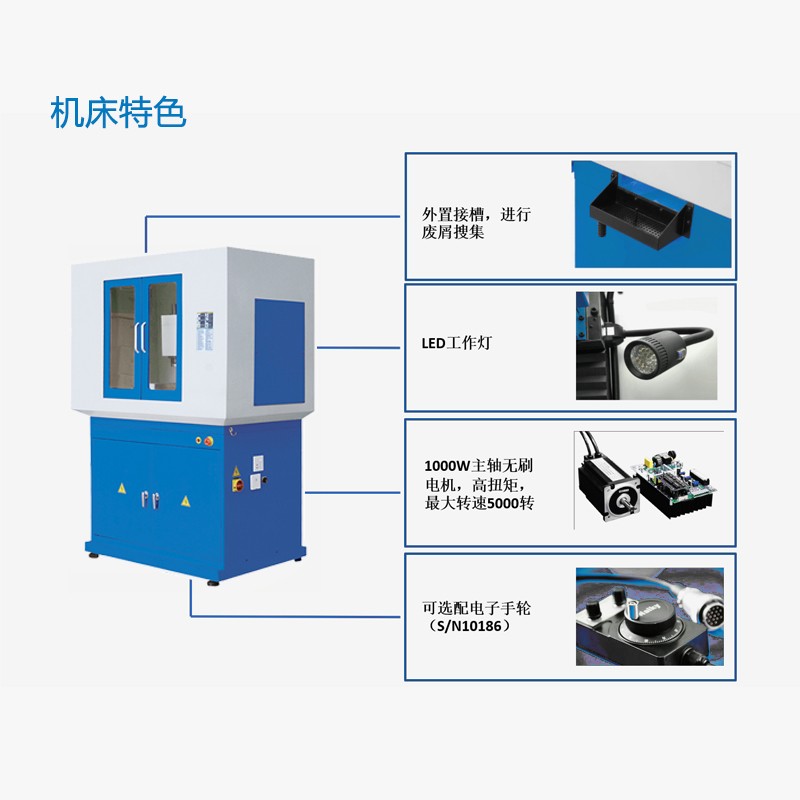

二、產品特色
■ 基于PC平臺的數控系統，可靠性高，操作簡便
■ 通過以太網接口與計算機連接
■ G代碼可與FANUC兼容
■ 可選配仿FANUC面板，與FANUC系統操作一模一樣，便于長期操作FANUC系統的操作者使用
■ 安全可靠的全防護罩殼
■ 550x160mm的工作臺
■ 一體化鑄造底盤，進一步增加機床的穩定性
■ 三軸高性能步進電機，大扭矩?zé)o刷主軸電機
■ 選配伺服電機驅動，切削進給更加高效流暢
■ 預裝第四軸快速接口

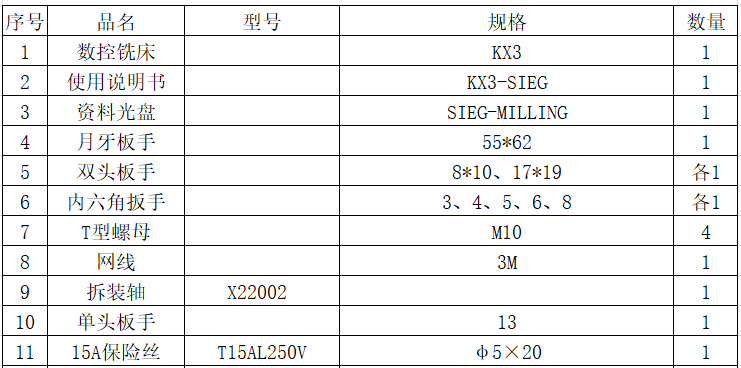

三、隨機附件
四、SIEG系統

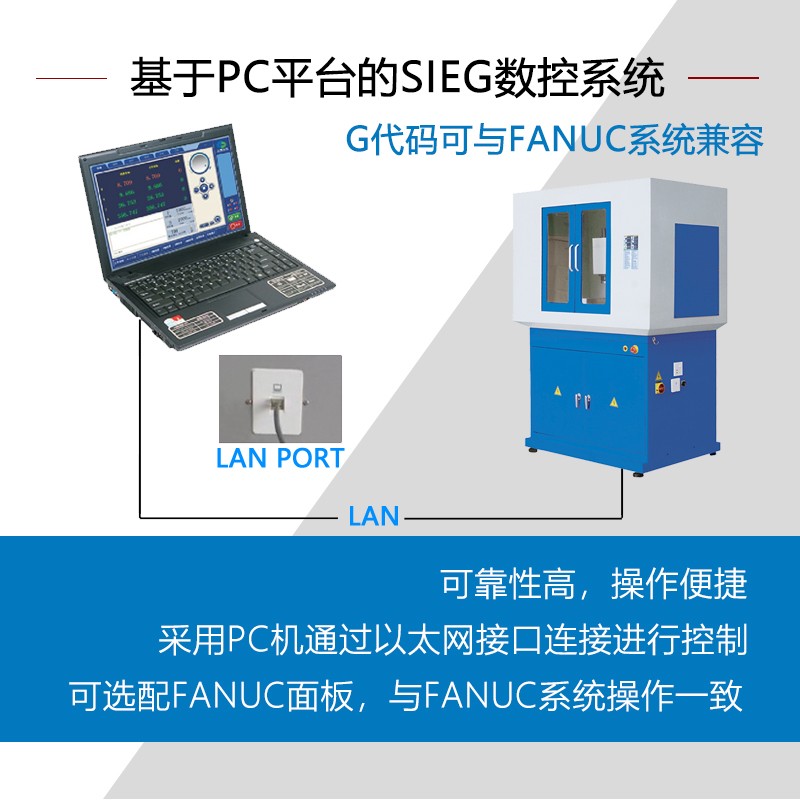

操作系統采用由西馬特自行研發的基于PC平臺的SIEG數控系統,系統可靠性高，操作簡單。通過以太網與計算機鏈接，G代碼可與FANUC系統兼容。
SIEG是一款基于電腦控制的數控系統。軟件光盤隨機附送，將電腦和機器使用網線連接，然后將軟件光盤裝載到光驅，安裝軟件，設置好參數之后，即可開始加工。
特點:
1、可選多語言操作界面，如英語、法語、德語等等。
2、可識別G代碼程序，可手動編寫小程序，封閉循環，子程序等等。并且全部可適用于Fanuc系統。
3、提供多I/O接口，擴展性強，支持在線梯形圖編程。
4、支持自動換刀和刀具磨損管理。
5、支持雙向螺距誤差補償
規格參數
| 工作臺 | 工作臺尺寸 | 550×160mm | |||||||||||||||||||||||
| T型槽 | 3×12×43 | ||||||||||||||||||||||||
| 工作臺載重 | 30kg | ||||||||||||||||||||||||
| 行程 | X軸行程 | 280mm | |||||||||||||||||||||||
| Y軸行程 | 120mm | ||||||||||||||||||||||||
| Z軸行程 | 270mm | ||||||||||||||||||||||||
| 主軸鼻端至工作臺面 | 80-350mm | ||||||||||||||||||||||||
| 主軸中心至立柱導軌面 | 200mm | ||||||||||||||||||||||||
| 主軸 | 主軸規格 | MT3/NT3/R8 | |||||||||||||||||||||||
| 主軸功率 | 1000w | ||||||||||||||||||||||||
| 主軸轉速 | 100-5000r/min | ||||||||||||||||||||||||
| 進給軸 | X.Y.Z三軸快速進給 | 2000mm/min | |||||||||||||||||||||||
| X.Y.Z三軸功率（步進電機） | X/Y:4Nm Z:6Nm | ||||||||||||||||||||||||
| X.Y.Z三軸功率（伺服電機） | X/Y:400w Z:750w | ||||||||||||||||||||||||
| 精度 | 定位精度 | 0.015mm | |||||||||||||||||||||||
| 重復定位精度 | 0.01mm | ||||||||||||||||||||||||
| 其他 | 電源 | 230V or 380V | |||||||||||||||||||||||

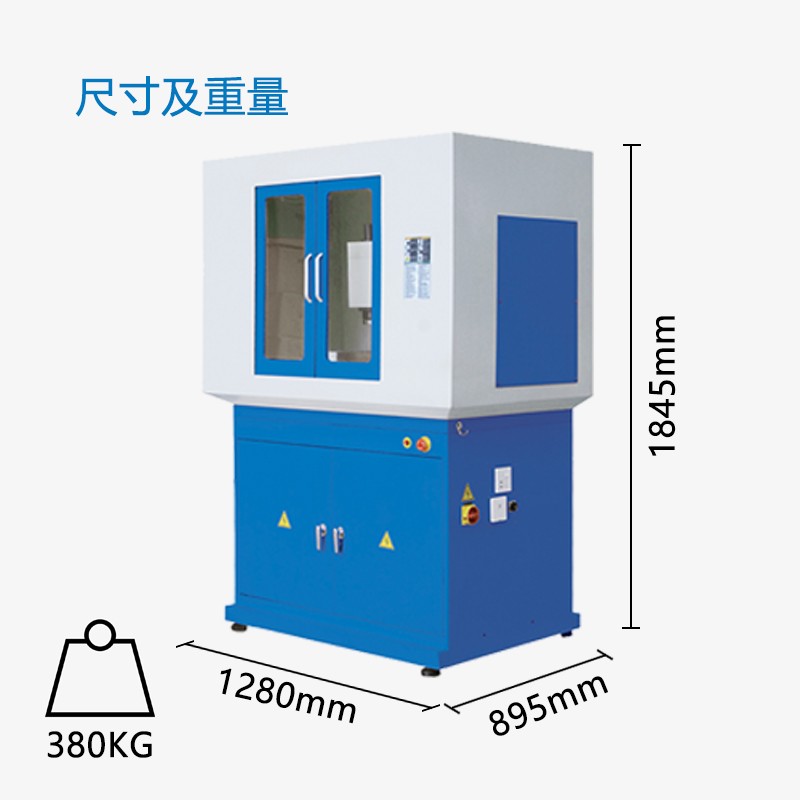

| 機床重量（凈重/毛重） | 380/460kg | ||||||||||||||||||||||||
| 機床尺寸 | 1280×895×1845mm | ||||||||||||||||||||||||
| 包裝尺寸 | 1420×1060×2035mm | ||||||||||||||||||||||||
