一、產品信息

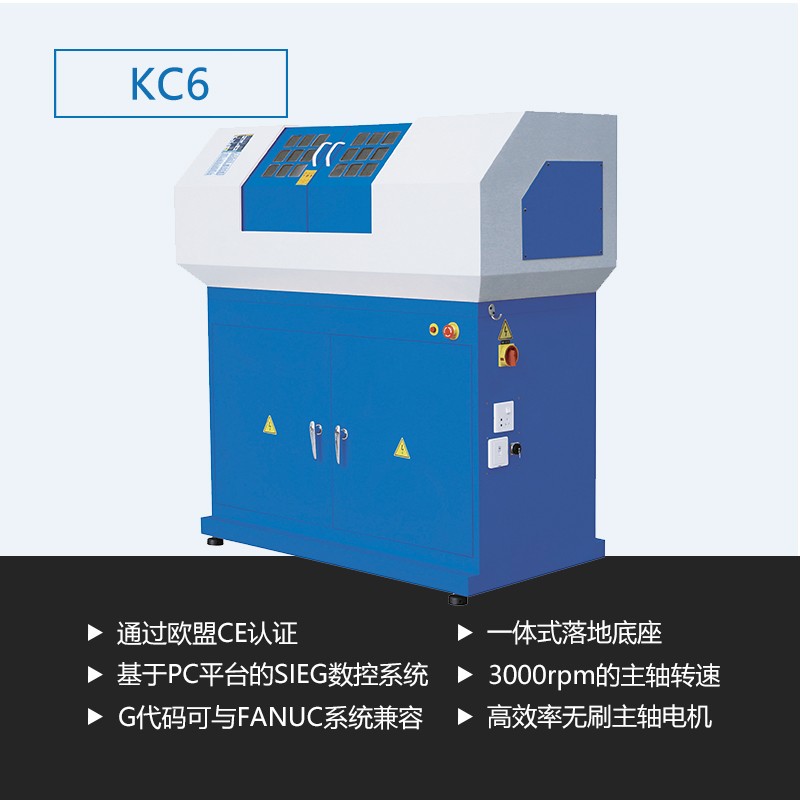

De6 Eco 數控車床（原機型：KC6）

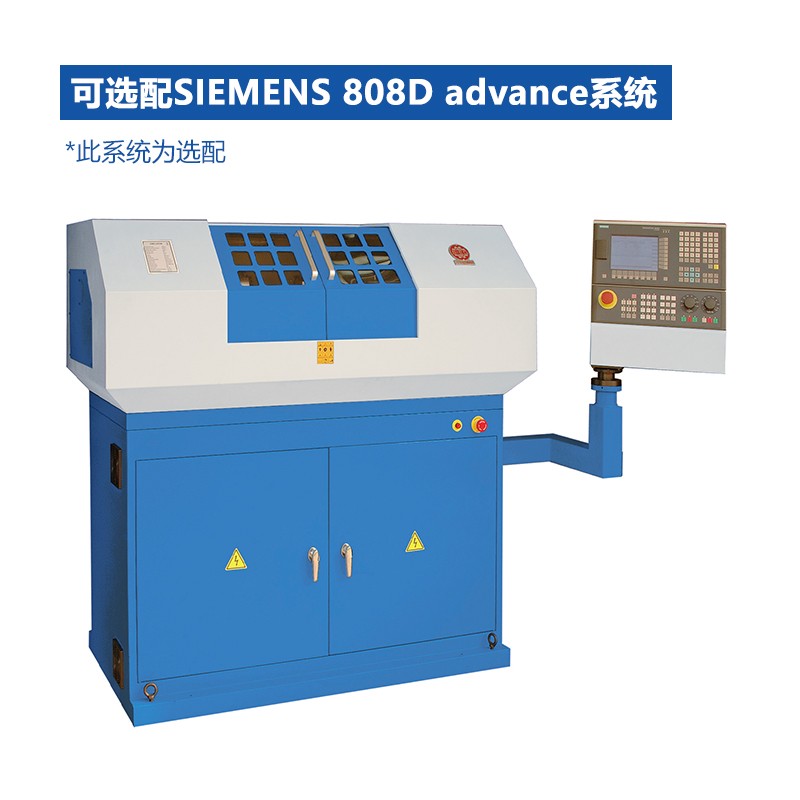

De6 Eco（原機型：KC6）作為經濟型的數控車床的范本，以極低的投資成本為客戶提供極高的產品產量，3000rpm的主軸轉速，高效率無刷主軸電機，鑄鐵結構，保證了剛性最大，車削精度最高，先進的數控軟件可在最短的時間內加工出高品質的零件，不僅可以加工圓柱表面，也可以鏜、開槽、切割等，由普通電腦控制，操作簡便，價格適中，數控系統可選SIEG、MACH或SIEMENS 802S高級控制器，是目前市場極具性價比的小型數控車床。
配置：
De6 Eco只含裸機、隨機附件及SIEG系統，SIEG系統需搭配電腦使用，用戶需自備電腦。

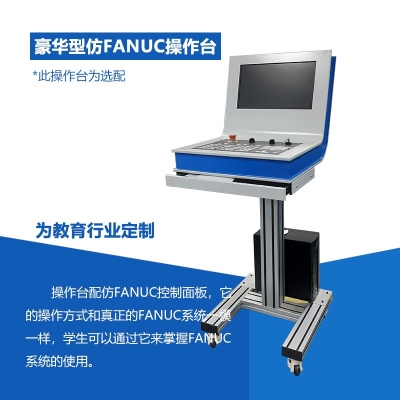

可選配豪華仿Fanuc工作臺代替電腦
De6 Eco清單 | |||
序號 | 品名 | 數量 | 備注 |
1 | 數控車床De6 Eco | 1 | |
2 | SIEG系統 | 1 | |
3 | 隨機附件 | 1 | 見隨機附件清單 |

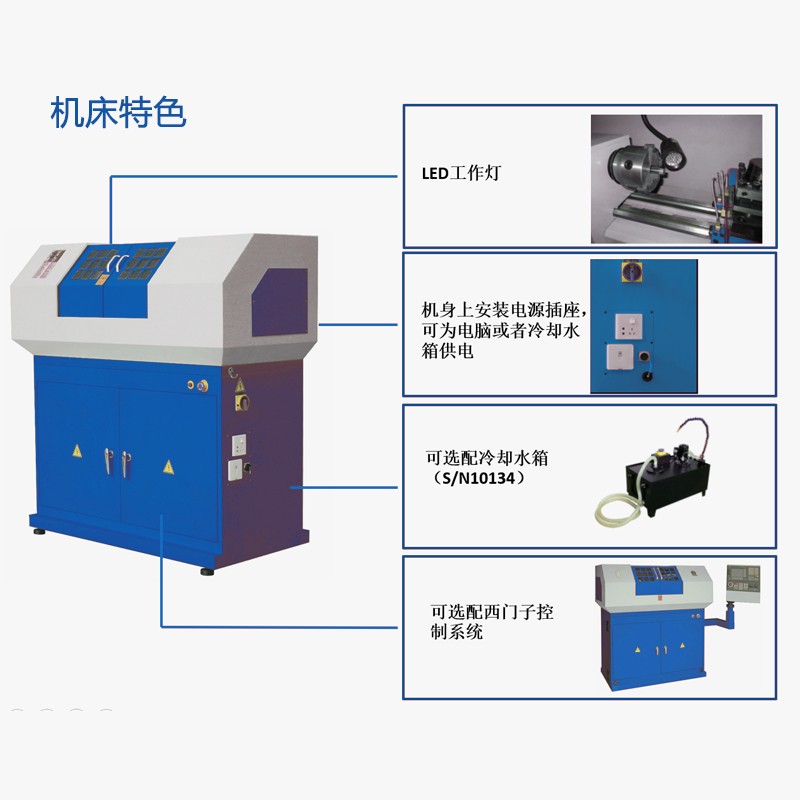

二、產品特色
■ 基于PC平臺的數控系統，可靠性高，操作簡便
■ MT3公制主軸規格
■ 通過以太網接口與計算機連接
■ 精選優質材料鑄造，結構緊湊
■ G代碼可與FANUC兼容
■ 高強度鑄造硬軌

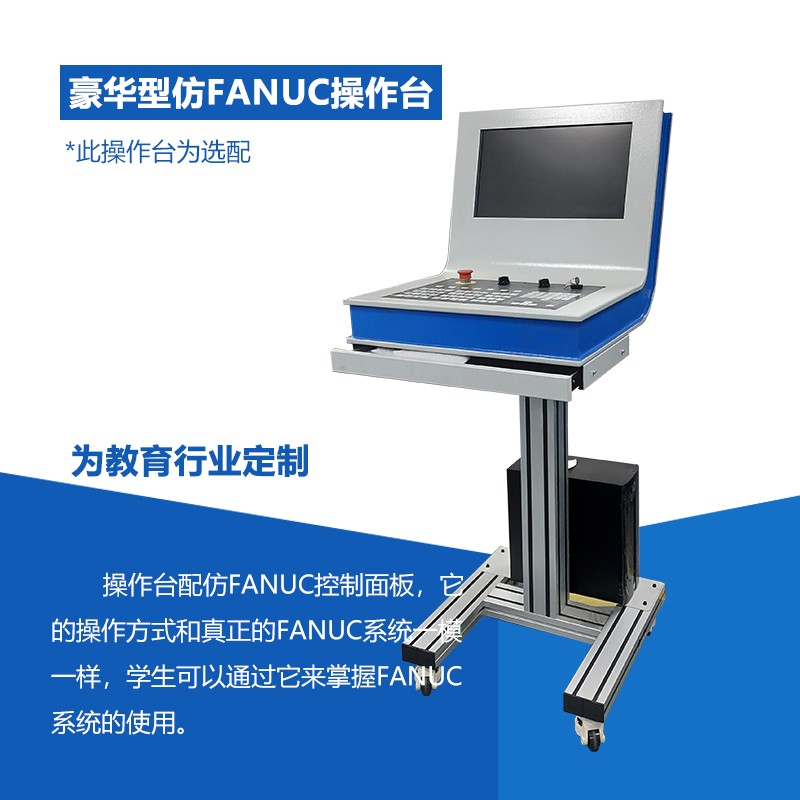

■ 可選配仿FANUC面板，與FANUC系統操作一模一樣，便于長期操作FANUC系統的操作者使用
■ 臺灣精密制造滾珠絲桿
■ 安全可靠的全防護罩殼
■ 高品質安規電氣元件及快速插頭
■ 一體化鑄造底盤，進一步增加機床的穩定性
■ 高性價比自動潤滑系統，保護導軌壽命
■ 高性能步進電機，大扭矩?zé)o刷主軸電機

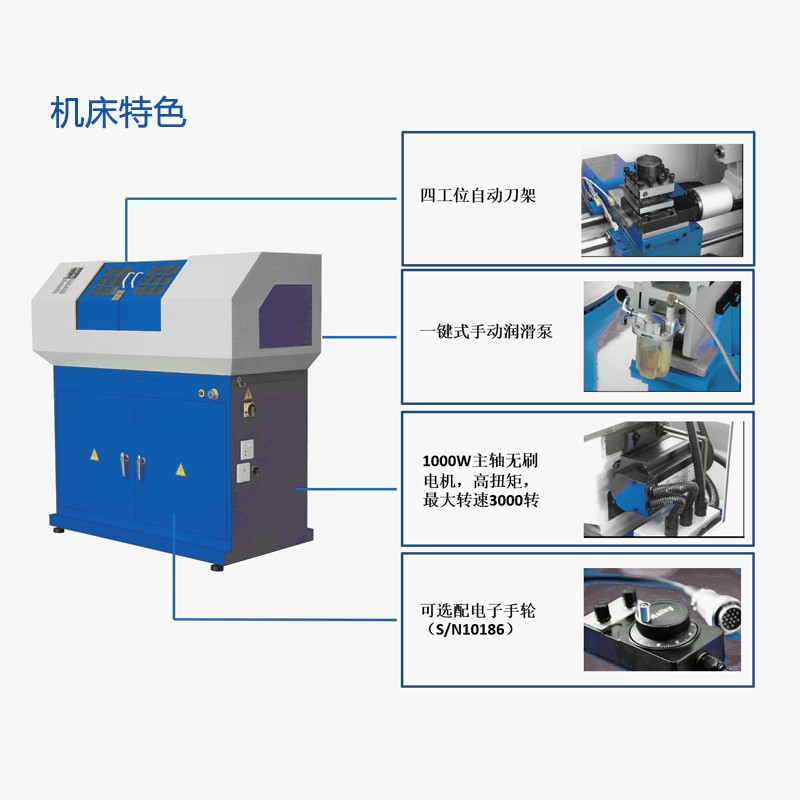

■ 全自動程序控制四工位電動刀架
■ 選配伺服電機驅動，切削進給更加高效流暢
■ 預裝手輪快速接口
■ 220V單相交流供電
■ 符合歐盟CE安全認證
無刷電機：
1、具有傳統直流電機的優點，同時又取消了碳刷、滑環結構
2、可以低速大功率運行，可以省去減速機直接驅動大的負載
3、體積小、重量輕、出力大
4、轉矩特性優異，中、低速轉矩性能好，啟動轉矩大，啟動電流小
5、無級調速，調速范圍廣，過載能力強
6、效率高，電機本身沒有勵磁損耗和碳刷損耗，消除了多級減速耗
7、可靠性高，穩定性好，適應性強，維修與保養簡單
8、耐顛簸震動，噪音低，震動小，運轉平滑，壽命長
三、隨機附件
四、SIEG系統

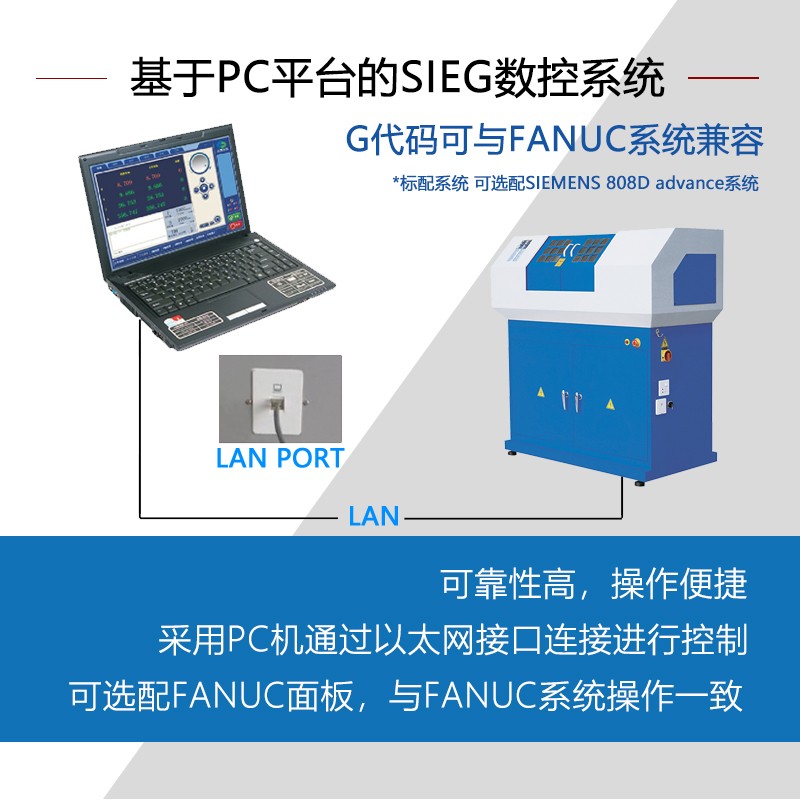

操作系統采用由西馬特自行研發的基于PC平臺的SIEG數控系統,系統可靠性高，操作簡單。通過以太網與計算機鏈接，G代碼可與FANUC系統兼容。
SIEG是一款基于電腦控制的數控系統。軟件光盤隨機附送，將電腦和機器使用網線連接，然后將軟件光盤裝載到光驅，安裝軟件，設置好參數之后，即可開始加工。
特點:
1、可選多語言操作界面，如英語、法語、德語等等。
2、可識別G代碼程序，可手動編寫小程序，封閉循環，子程序等等。并且全部可適用于Fanuc系統。
3、提供多I/O接口，擴展性強，支持在線梯形圖編程。
4、支持自動換刀和刀具磨損管理。
5、支持雙向螺距誤差補償
規格參數
| 加工范圍 | 車床最大回轉直徑 | 250mm | |||||||||||||||||||||||
| 滑板上面最大回轉直徑 | 110mm | ||||||||||||||||||||||||
| 兩頂尖的距離 | 450mm | ||||||||||||||||||||||||
| 主軸 | 卡盤規格 | 125mm | |||||||||||||||||||||||
| 主軸轉速 | 100-3000r/min | ||||||||||||||||||||||||
| 主軸通孔 | 20mm | ||||||||||||||||||||||||
| 主軸規格 | MT3 | ||||||||||||||||||||||||
| 主軸電機功率 | 1000W | ||||||||||||||||||||||||
| 進給軸 | X軸行程 | 90mm | |||||||||||||||||||||||
| Z軸行程 | 320mm | ||||||||||||||||||||||||
| 最大移動速度（步進電機） | 2000mm/min | ||||||||||||||||||||||||
| 三軸電機功率（步進電機） | 4Nm | ||||||||||||||||||||||||
| 最大移動速度（伺服電機） | 3000mm/min | ||||||||||||||||||||||||
| 三軸電機功率（伺進電機） | 400W | ||||||||||||||||||||||||
| 刀架 | 刀位數 | 4 | |||||||||||||||||||||||
| 刀具尺寸(4把外刀） | 10×10mm | ||||||||||||||||||||||||
| 尾座 | 尾座套筒錐度 | MT2 | |||||||||||||||||||||||
| 套筒直徑 | 30mm | ||||||||||||||||||||||||
| 套筒行程 | 50mm | ||||||||||||||||||||||||
| 精度 | 定位精度 | 0.015mm | |||||||||||||||||||||||
| 重復定位精度 | 0.01mm | ||||||||||||||||||||||||
| 其他 | 電源 | 230V or 380V | |||||||||||||||||||||||
| 機床重量（凈重/毛重） | 360kg/410kg | ||||||||||||||||||||||||

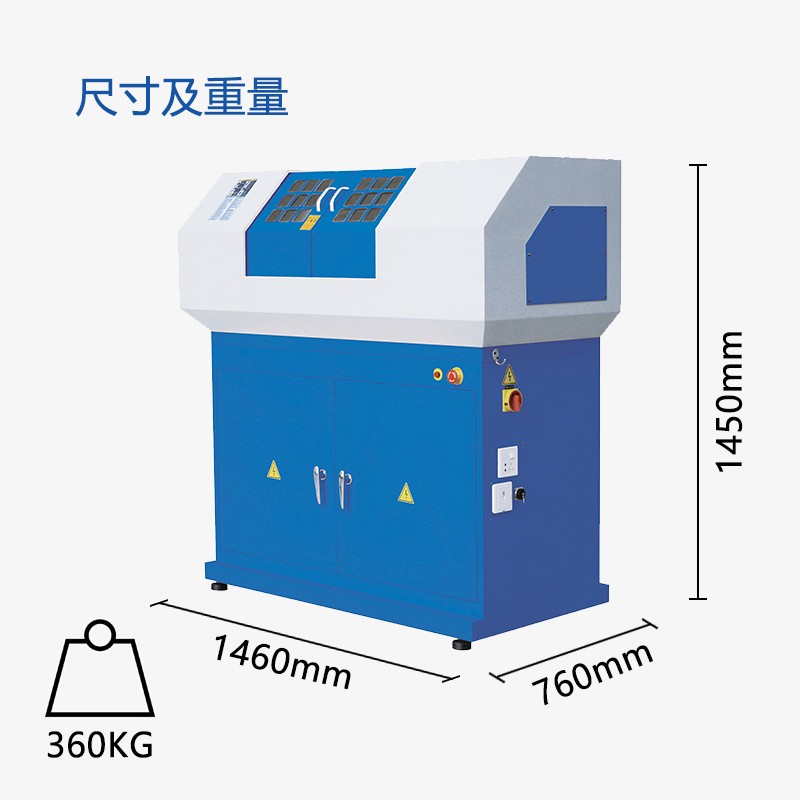

| 機床尺寸 | 1460×760×1450mm | ||||||||||||||||||||||||
| 包裝尺寸 | 1630×1070×1685mm | ||||||||||||||||||||||||
