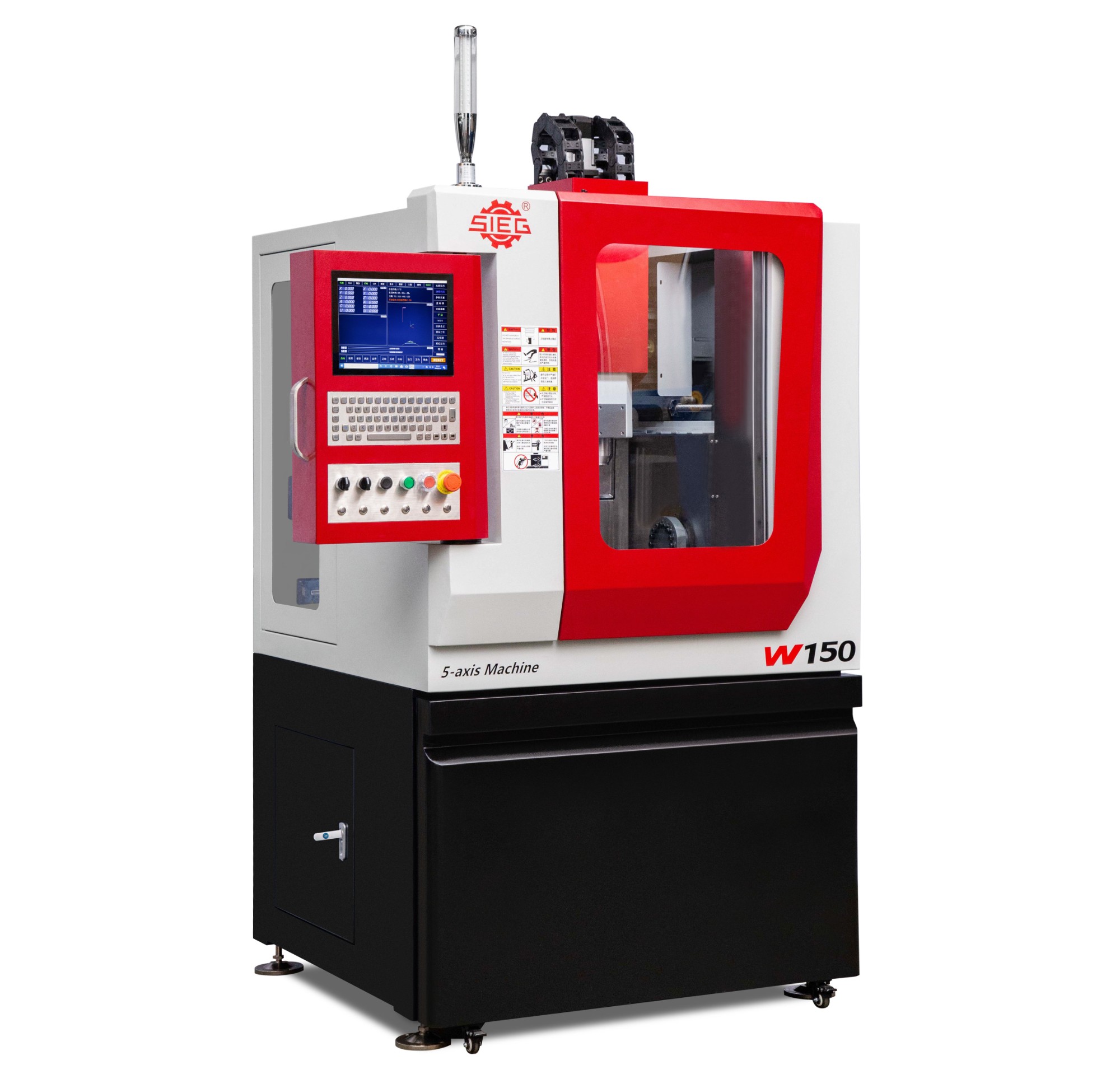

W150五軸加工中心

詳細信息

一、產品信息

西馬特W150五軸加工中心是一種小型、教育經濟型五軸機床。采用龍門動梁式設計，搖籃式AC轉臺，帶RTCP刀尖跟隨功能，是一款真正的五軸五聯動數控加工中心，而非3+2式的假五軸。機床可選裝廣州數控、華中數控、臺灣新代、西馬特SIEG等五軸數控系統做為人機對話窗口來對機床進行操作的模式。能加工黑色金屬不銹鋼、45號鋼，有色金屬銅、鋁及塑料和木頭等不同材質工件；可進行各種復雜零件的加工。

西馬特W150五軸加工中心搭配USW5虛擬機床，虛擬機床內建模與真實五軸加工中心完全一致的仿真模型，可在虛擬機床上完成五軸的仿真編程、工件裝夾、坐標設定、仿真加工、程序編譯等一系列操作。仿真完成的程序，可直接發送到真實五軸加工中心上進行真實加工。大大提高設備操作的安全性。是五軸加工真正成為學生敢動手，愿上手的教學實踐。可顯著提升教學效果。

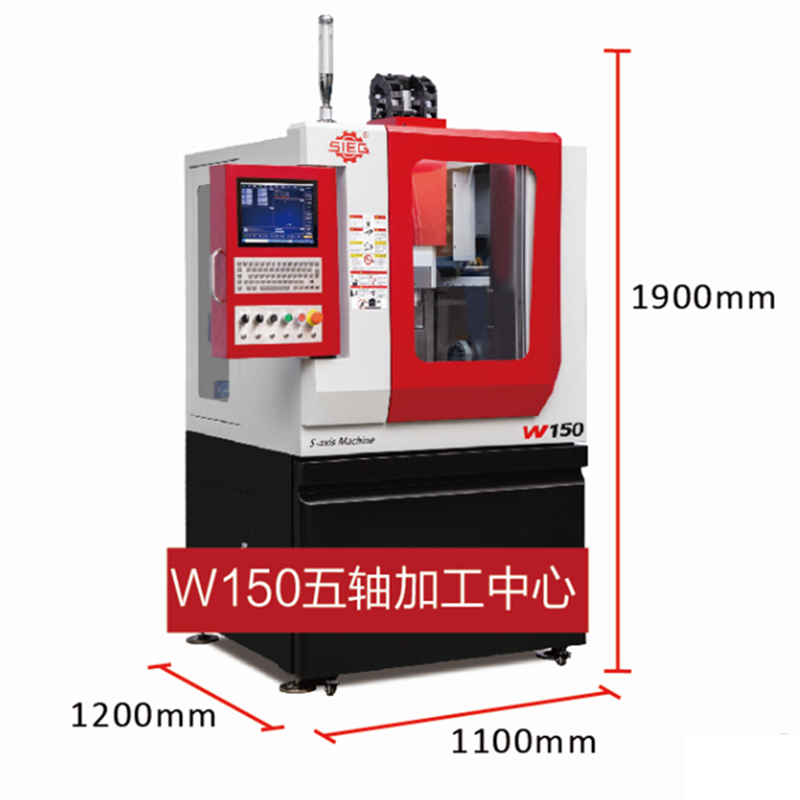

W150五軸加工中心

二、結構特點

高精度總線伺服系統 30000轉高轉速主軸 臺灣絲桿、導軌 進口諧波減速器

• 搖籃動梁式結構，剛性好、精度好。

• 相同加工行程下機床的外形尺寸小、能耗低

• 真5軸機床，系統帶RTCP功能。

• 主軸轉速高， 30000r/min。

• 適用于中小零件高精度和復雜零件加工。

• 機床配套有數字孿生模型仿真軟件，解決了5軸機床操作難度大，和實際加工危險系數高等難題。

• 復雜零件加工

三、五軸系統

可選擇西馬特SIEG、臺灣新代、華中數控、廣州數控五軸數控系統。

四、隨機附件

規格參數

可選附件
