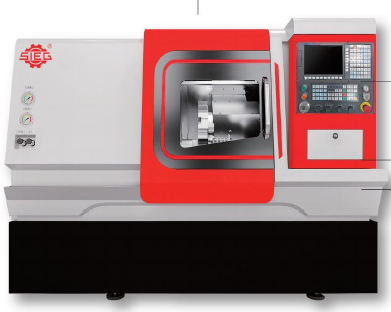

車銑復合X60Y-KND
產品特點1．機座與床身整體鑄造，布局合理，結構剛性好2．Y軸 12工位電動塔式刀庫，換刀快，定位精度高3．12工位電動刀塔在垂直柱架上以90°上下移動4．鉆、銑、攻絲不同的動力刀架，實現車銑復合加工5．X、Z軸上的高精度直線導軌確保了定位精度和移動穩定6．X、Z、Y軸預緊滾珠絲杠，熱變形小，傳動精度高7．數控系統：凱恩帝系統
詳細信息
產品特點
1．機座與床身整體鑄造，布局合理，結構剛性好
2．Y軸 12工位電動塔式刀庫，換刀快，定位精度高
3．12工位電動刀塔在垂直柱架上以90°上下移動
4．鉆、銑、攻絲不同的動力刀架，實現車銑復合加工
5．X、Z軸上的高精度直線導軌確保了定位精度和移動穩定
6．X、Z、Y軸預緊滾珠絲杠，熱變形小，傳動精度高
7．數控系統：凱恩帝系統
規格參數
床身上最大回轉直徑 | 650 mm |
滑板上最大回轉直徑 | 300 mm |
最大車削長度 | 260 mm |
主軸通孔直徑 | 66 mm |
主軸電機功率 | 22.75KW |
主軸轉速 | 4300 r/min |
主軸類型 | A 2-6 |
X軸行程 | 240 mm |
Z軸行程 | 380 mm |
Y軸行程 | ±45 mm |
快速移動速度 | 20 m/min |
刀塔形式 | 12 工位動力刀塔帶冷卻 |
刀具尺寸 | 25×25 mm |
鏜刀尺寸 | ?40 mm |
外形尺寸 | 2350*1800*2080 mm |
凈重 | 3700 kg |
