小型加工中心（教育版）是一款鉆銑一體機，由上海西馬特機械制造有限公司專門為教育市場研發的桌面式加工中心解決方案。設備具有實驗級的體積，工業級的標準，能夠滿足學生各種實訓與實驗要求。確保加工剛性的同時，減小了設備體積，提高了設備的性價比。加工中心配備4工位刀庫，可進行自動換刀。采用高精度伺服電機、線性導軌和高精度滾珠絲桿。
一、產品信息

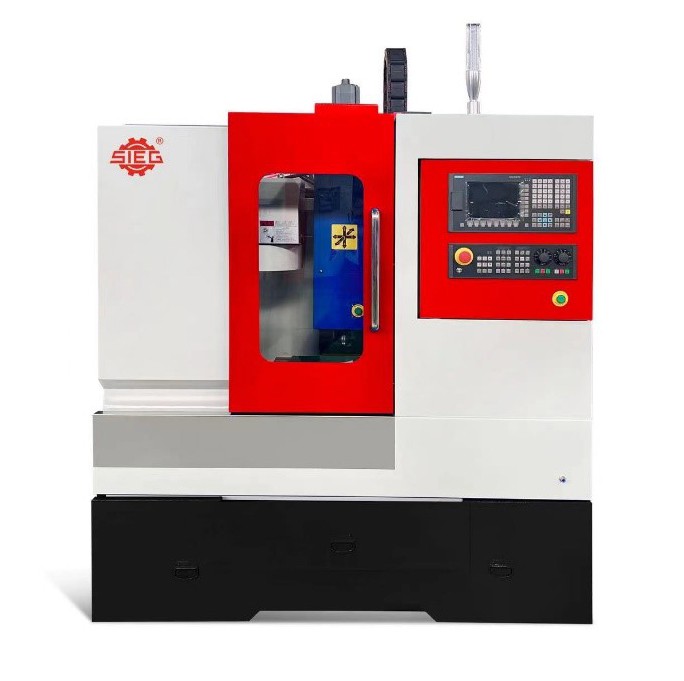

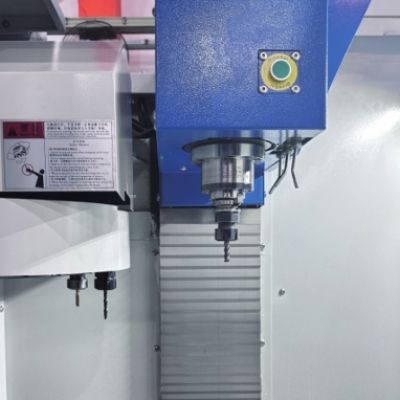

Fa8數控銑床（原型號：iKX5）
二、產品特點
采用垂直床結構
采用伺服主軸電機，功率2.2kw
采用雙螺母預加載C3級球螺絲

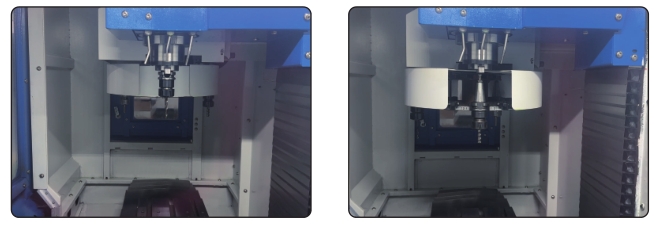

配備12工位斗笠式車庫，更換工具準確可靠
可選配西門子、FANUC、廣廈、華中等多種CNC系統
三、價格組成
| 加工中心Fa8 | Fa8-SIEG | 218000 | SIEG系統 |
| Fa8-GSK | 225000 | 廣數系統 | |
| Fa8-HNC | 225000 | 華中系統 | |
| Fa8-SIEMENS | 234000 | 西門子808D ADVANCE系統 |
工作臺尺寸 | 600*240mm |
T型槽 | 16*3*80mm |
工作臺載重 | 200kg |
X軸行程 | 350mm |
Y軸行程 | 240mm |
Z軸行程 | 400mm |
主軸鼻端至工作臺面 | 100-420mm |
主軸規格 | BT30/ER25 |
主軸功率 | 2.2kw |
主軸轉速 | 6000rpm |
X.Y.Z三軸快速進給 | 10m/min |
X.Y軸功率 | 1KW |
Z軸功率 | 1.75KW |
刀庫數量 | 12 |
最大刀具直徑 | 60/140 |
最大刀具長度 | 200 |
最大刀具重量 | 5Kg |
換刀時間 | 8s |
定位精度 | 0.01mm |
重復定位精度 | 0.01mm |
氣壓 | 0.6MP |
電源 | 380V |
機床重量（凈重/毛重） | 1500kg/1700kg |
機床尺寸 | 1750*1350*2200mm |
包裝尺寸 | 1950*1550*2470 |
