De2-Ultra 數控車床教學平臺
De2-Ultra是一款斜導軌數控車床教學平臺，包含桌面數控車床、數控虛擬機床、豪華底座。
詳細信息
一、產品介紹

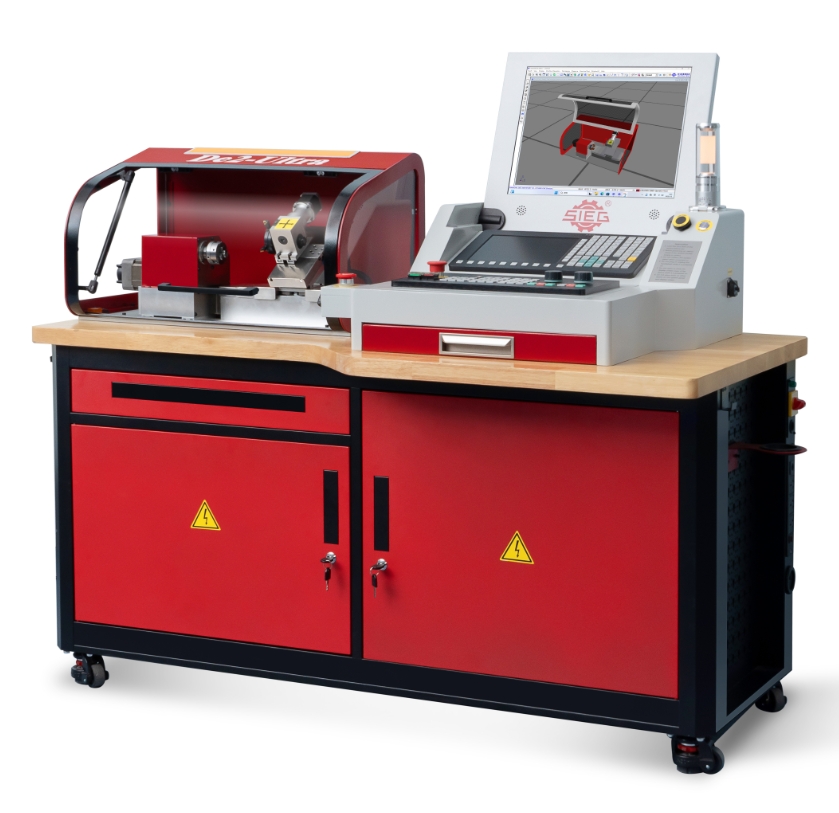

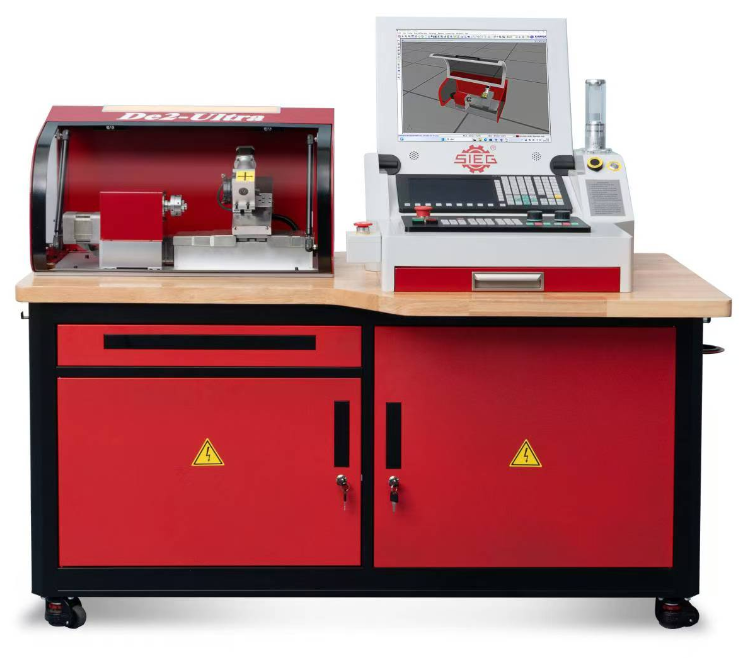

De2-Ultra是一款斜導軌數控車床教學平臺，包含桌面數控車床、數控虛擬機床、豪華底座。

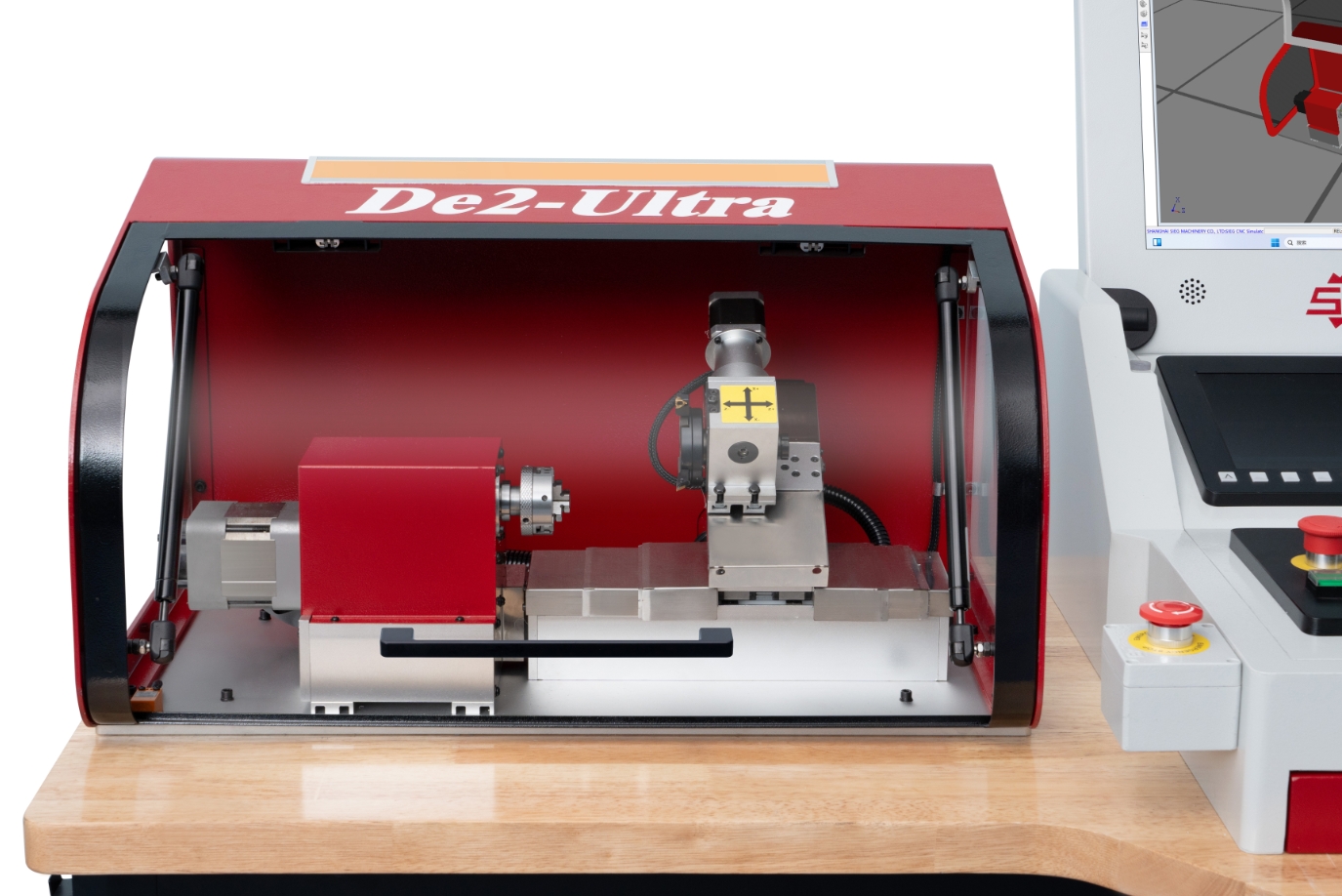

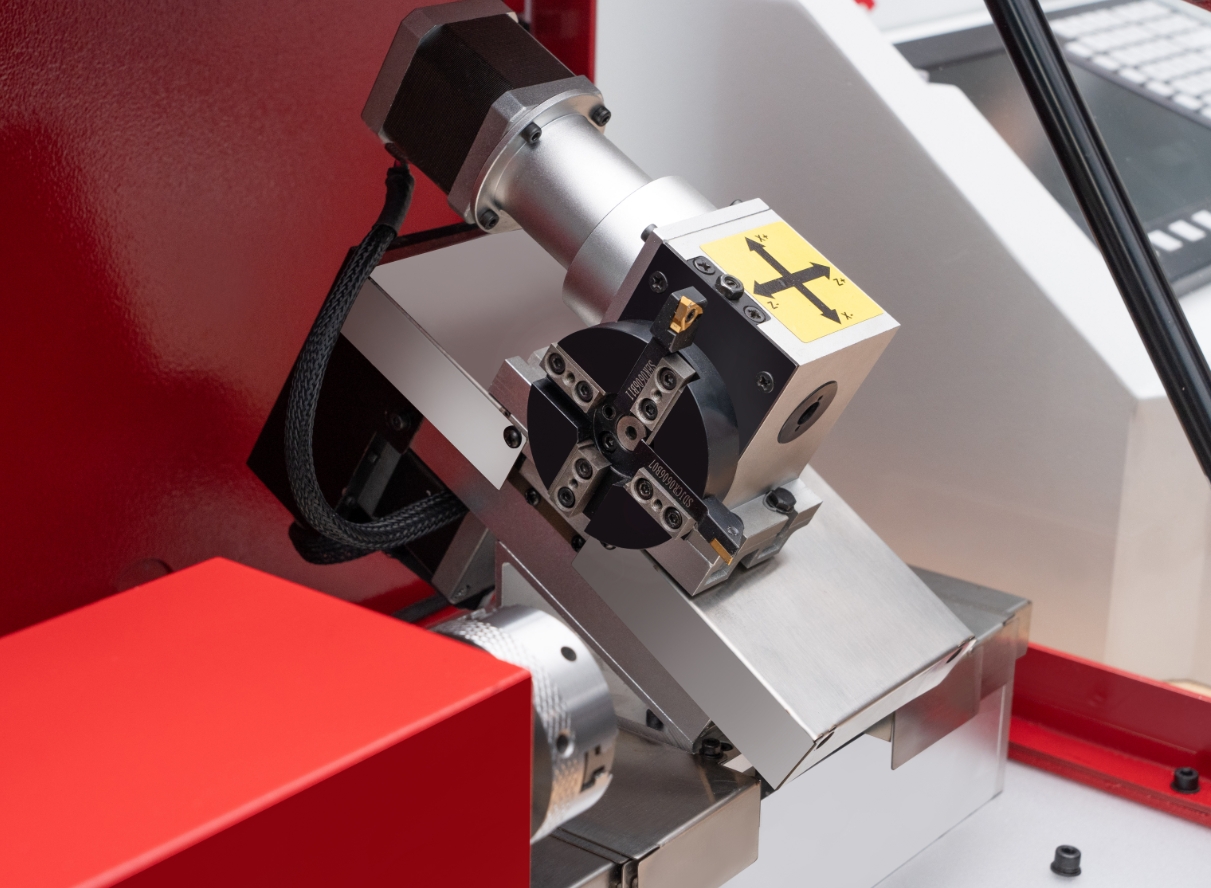

數控車床部分為斜導軌機床，配4工位刀立刀塔，可實現自動換刀。

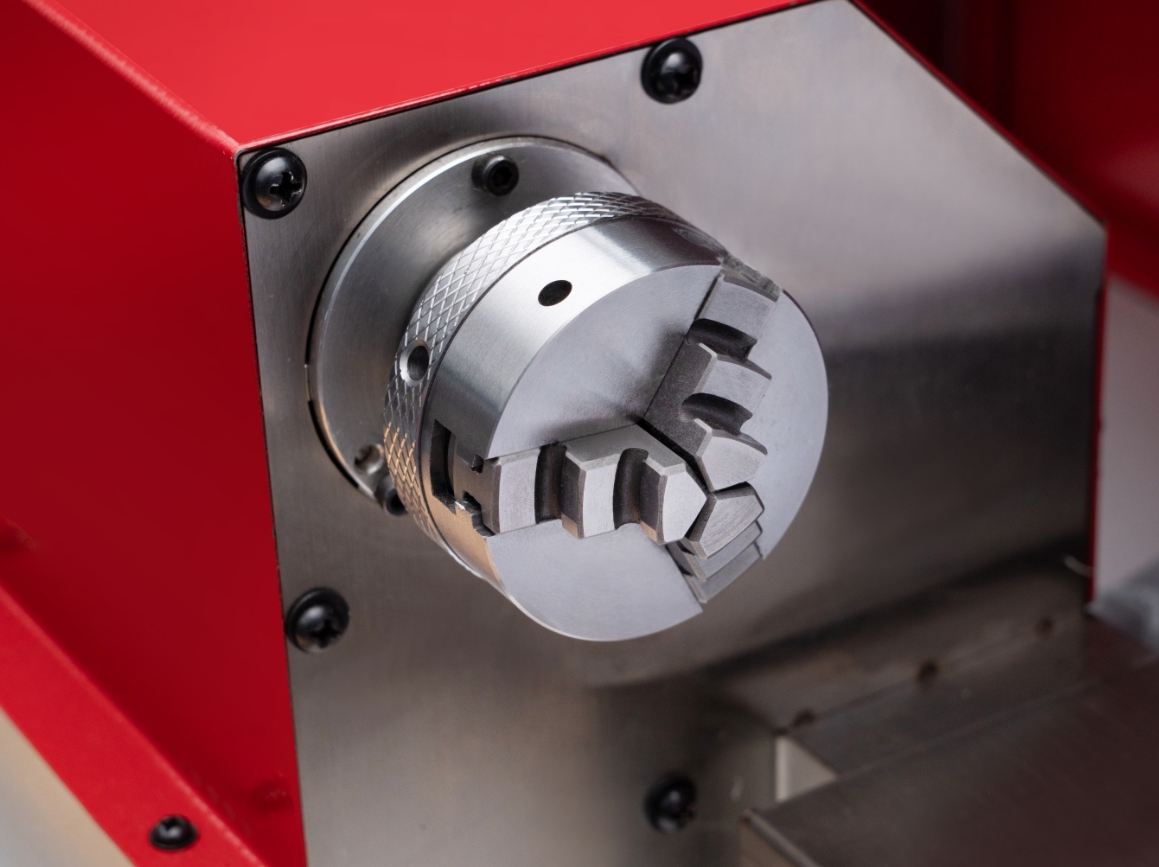

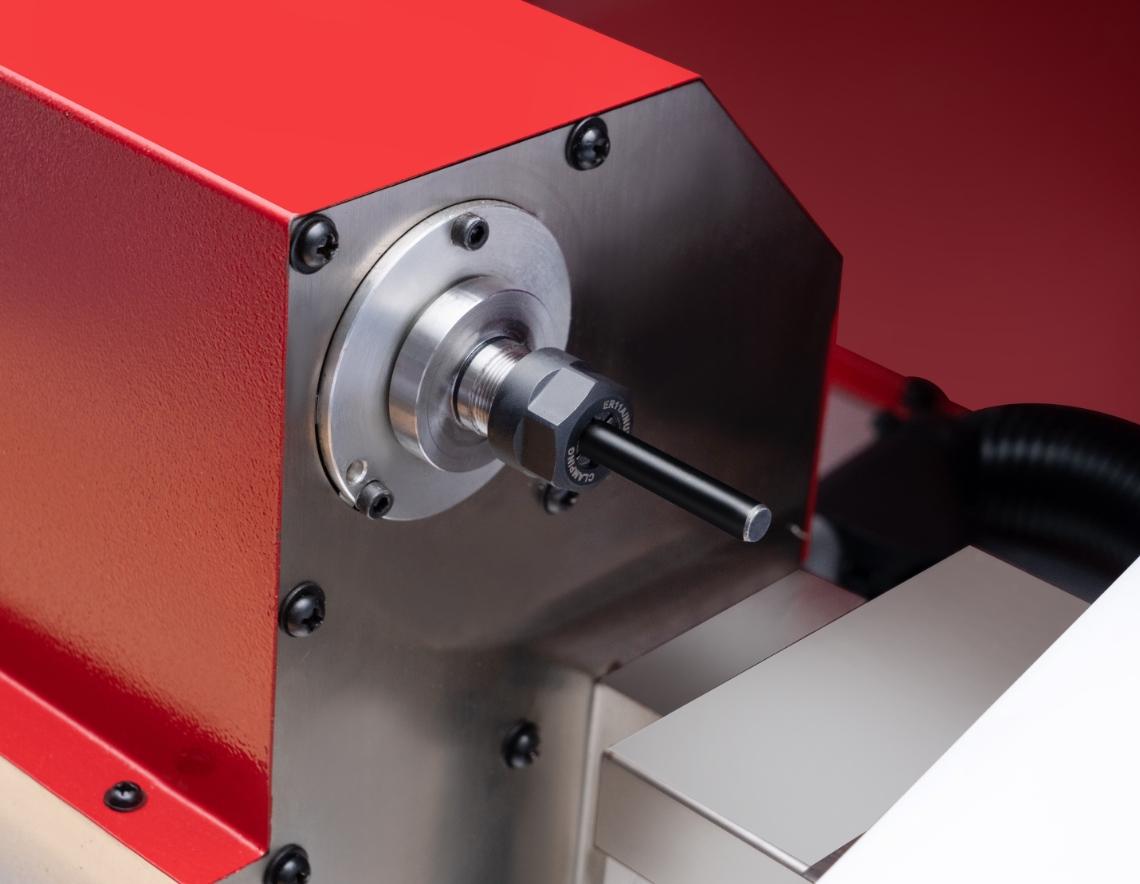

ER11主軸規格，可以裝卡盤，也可以裝筒夾。
標配LED三色指示燈。
標配小型吸塵器，方便清理機床加工屑。

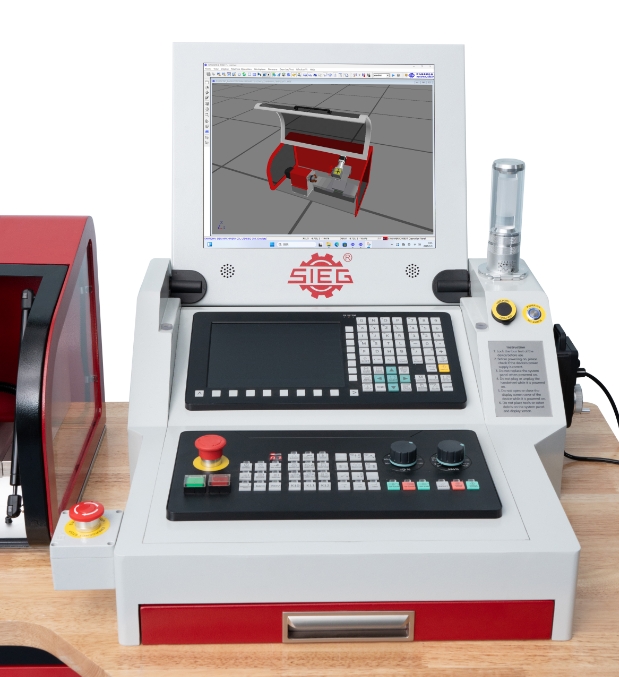

標配虛實結合數控仿真系統，內置與實物機床完全一致的數字模型，可在虛擬機床上完成數控機床的仿真編程、工件裝夾、坐標設定、仿真加工、程序編譯等一系列操作。仿真完成的程序，可直接發送到真實機床上上進行真實加工。大大提高設備操作的安全性。是數控加工真正的幫手，通過USW3的使用，在真實機床上學生敢動手，愿上手教學實踐，可顯著提升教學效果。

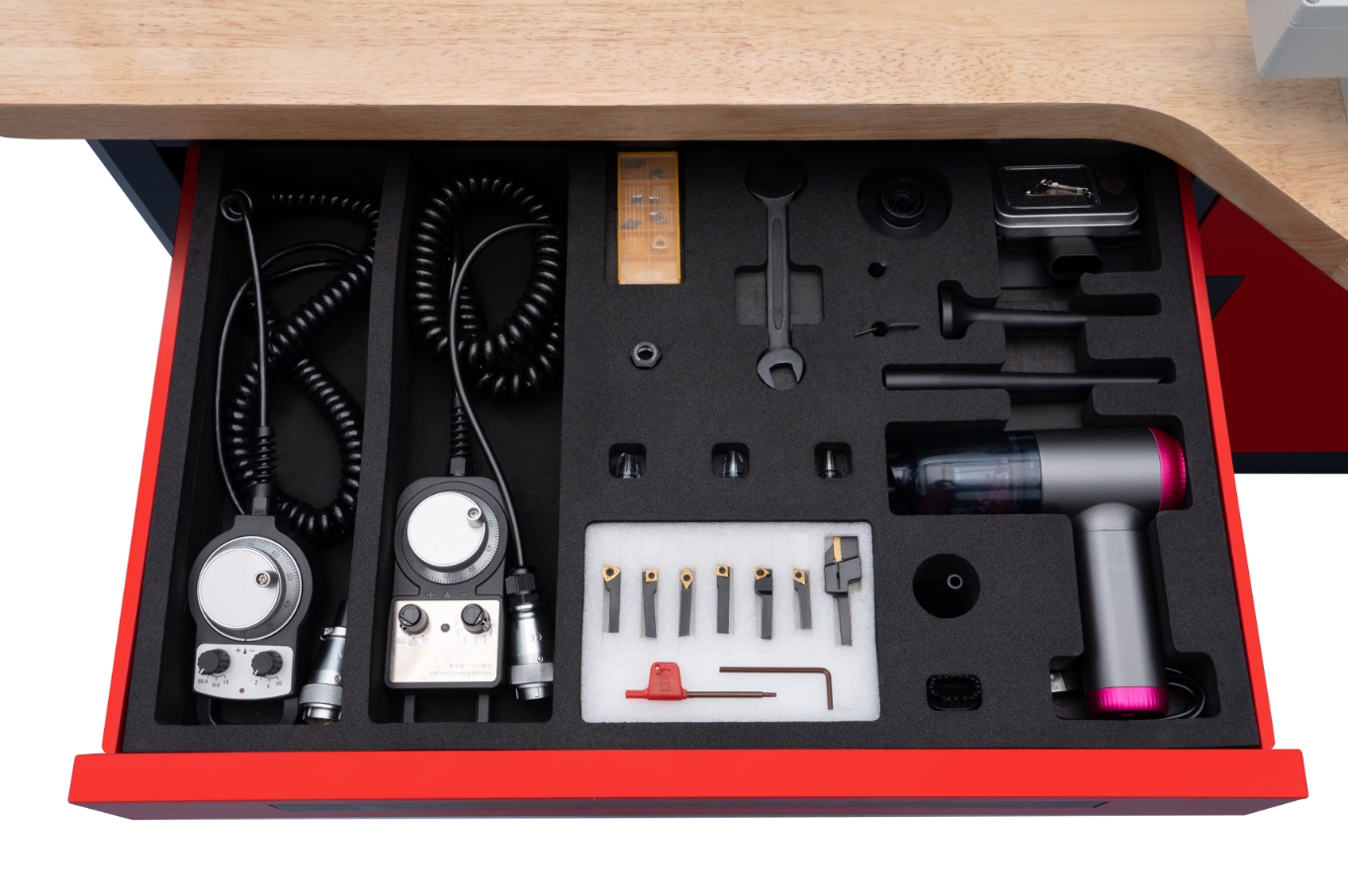

二、隨機附件
序號 | 名 稱 | 規格或型號 | 數量 | 備 注 |
1 | 使用說明書 | 根據系統 | 1本 | |
2 | 內六角扳手 | 1.5、2.5 | 各1件 | |
3 | 卡盤拆裝軸 | 2件 | ||
4 | ER11彈性筒夾 | 4,5,6,7mm | 1套 | |
5 | 壓帽 | ER11 | 1 | |
6 | 雙頭扳手 | 14-17 | 1件 | |
7 | 7件套車刀 | 6*6mm | 1套 | |
8 | 7件套刀片 | 1套 | ||
9 | 保險絲Φ5×20 | 10A | 1件 | 放在說明書袋里 |
10 | 系統手輪 | 1 | ||
11 | 仿真機手輪 | 1 | ||
12 | U盤 | 32GB | 1 | |
13 | 吸塵器 | φ60mm | 1 |
三、產品細節
|  |
 |  |
 |  |
規格參數
類別 | 項目 | 參數 | 單位 |
加工范圍 | 車床最大回轉直徑 | 120 | mm |
滑板上面最大回轉直徑 | 60 | mm | |
主軸 | 卡盤規格 | 50 | mm |
主軸轉速 | 3000 | r/min | |
主軸通孔 | φ8 | mm | |
主軸規格 | ER11 | ||
主軸電機功率 | 250 | mm | |
進給軸 | X軸行程 | 115 | mm |
Z軸行程 | 210 | mm | |
最大移動速度 | 2 | m/min | |
X軸電機 | 0.6 | Nm | |
Z軸電機 | 1.3 | Nm | |
刀架 | 刀位數 | 4 | mm |
刀具尺寸(4把外刀） | 6*6 | mm | |
精度 | 定位精度 | 0.02 | mm |
重復定位精度 | 0.01 | mm | |
其他 | 功率 | 1 | KVA |
機床重量 | 145 | kg | |
機床尺寸 | 1600*950*1220 | mm | |
包裝尺寸 | 1760*1000*1350 | mm |
