微型車床常見故障與維修

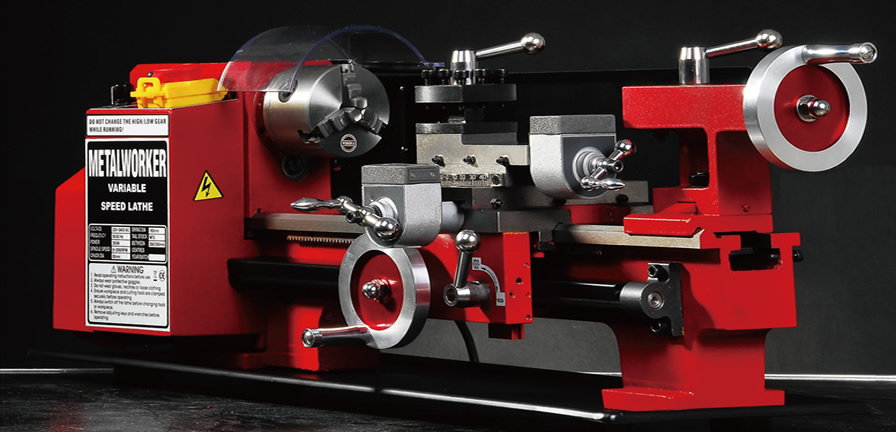

微型車床是生產中常見的機械生產加工裝備，它集電力電子技術、電機技術、自動化控制技術、傳感技術、自動檢測技術、計算機控制技術、機床、液壓及氣壓傳動技術和加工工藝等于一體，是機電一體化的典型產品。　　

　　作為自動化設備，它性能優越，具有高精度、高效率和高適應性的特點，但也十分容易發生故障。一般而言，微型車床在機械加工車間約占機床總數的一半，這主要是因為它的應用范圍很廣，可以加工各種回轉表面，包括端面、外圓、內圓、錐面等，它甚至還可以加工螺紋、回轉溝槽、回轉成型面和滾花等。微型車床結構簡單，主要組成部件一般有床身、床頭箱、變速箱、進給箱、光桿、絲桿、溜板箱、刀架、床腿和尾架等部分，它的工作原理主要是依靠主運動和進給運動，通過車刀和工件的相對運動，使被加工的部件毛坯被切削成具備一定幾何形狀、尺寸和表面質量的零件。然而,在普通微型車床在使用過程中，很可能會出現一些故障，若不及時排除就會直接影響生產的進行，并使微型車床的精度和使用壽命迅速下降。　　

　　因此，對微型車床進行故障診斷與維修是非常重要的。我們發現，導致微型車床發生故障的因素主要有以下幾種：機械銹蝕、機械磨損失效、電子元器件老化、插件接觸不良、電流電壓波動、溫度變化、機床本身有隱患或灰塵等。為了提高微型車床的使用效率，我們有必要認真分析、總結其發生故障的原因，摸索排除故障的方法，并做好微型車床的保養工作。　

一、造成微型車床使用故障的原因　　

　　故障的表現形式是多種多樣的，發生的原因也常常由很多因素綜合形成。普通微型車床使用過程中常見的故障，就其性質大概可以分為微型車床本身運轉不正常與車　　

　　床加工工件產生缺陷2大類。造成微型車床使用故障的原因具體可以分為以下幾種：　　

　　（一）零部件質量問題：微型車床本身的機械部件、電器元件等因自身質量原因而在工作中失靈，或者有些零件發生嚴重磨損，精度超差甚至已經損壞。　　

　　（二）安裝和裝配精度較差：微型車床安裝、裝配主要涉及溜板刮配，床身裝配，溜板箱、進給箱及主軸箱的安裝等，任何部分出現差錯就有可能降低微型車床的精度。　　

　　（三）日常維護和保養不當：微型車床維護、保養的好壞可以直接影響工件的加工質量和生產效率。保養的內容主要是清潔、潤滑和進行必要的調整，維護則是使微型車床保持良好狀態、延長使用壽命、提高生產效率所必須進行的日常工作。　　

　　（四）使用不合理：不同的微型車床有著不同的技術參數，反映了其不同的加工范圍和加工能力。如果在使用過程中沒有嚴格按微型車床的加工范圍和本工種操作規程來操作，就不能保證微型車床的合理使用。　　

　　二、微型車床使用故障的類型及解決方法　　

　　微型車床的故障類型很多，按發生故障的部件不同可分為主機故障和電氣故障；按性質的不同可分為微型車床本身運轉不正常和加工零件產生缺陷；按發生故障的系統部位不同，通常可分為電氣系統故障、機械系統故障、液壓（氣壓與液壓大致相同）系統故障等等。下面就幾類常見的微型車床故障及其排除方法進行簡要的敘述。　　

　　（一）軸承類故障　　

　　傳動軸是微型車床實現機械加工的核心部件，它在工作時承載著主要的載荷，所以是最容易發生故障的微型車床部件之一。如果微型車床主軸上單向推力球軸承等零部件產生損壞，機床用戶可以準確地診斷并很快更換。如果傳動軸斷裂，機床用戶一般可采用改大其直徑尺寸、改進其內部結構、針對現場機床轉速不同重新布局齒輪等方法來解決問題。　　

　　（二）主軸發熱導致故障　　

　　在微型車床上，主軸一般都與滾動軸承或滑動軸承組裝成一體，并以很高的轉速旋轉，從而產生較大熱量。主軸軸承是主軸箱內的主要熱源，如果它制造的熱量沒有及時排出，將導致軸承過熱，使微型車床相應部位溫度升高，從而產生熱變形，嚴重時會使主軸與尾架不等高。這不僅影響微型車床本身精度和加工精度，而且會把軸承甚至主軸燒壞。主軸過熱的原因可歸納為：主軸軸承間隙過小使摩擦力和摩擦熱增加；在長期的全負荷車削中，主軸剛性降低，發生彎曲，傳動不平穩而發熱。排除該故障時應注意：要調整主軸軸承間隙使之合適；應控制潤滑油的供給，疏通油路；盡量避免車床承擔長期負荷。　　

　　（三）微型車床振動導致故障　　

　　微型車床在加工過程中產生振動是不可避免的，但是當振動十分劇烈時，不僅會降低被加工物品的加工精度，影響生產率，還可能加劇微型車床磨損，使刀具耐用度下降，這對硬質合金、陶瓷等制作的脆性刀具尤為明顯。微型車床振動的原因有：工作時螺栓松動，安裝不正確；膠帶等旋轉件的跳動太大，引起微型車床振動；主軸中心線的徑向擺動過大。排除該故障時應注意：調整并緊固地腳螺栓；磨削刀具以保持切削性能；校正刀尖安裝位置，使其略高于工作中心；校正膠帶輪等旋轉件的徑向圓跳動；設法調整減小主軸擺動，若無法調整，可采用角度選配法來減小主軸擺動。　　

　　（四）噪音劇烈導致故障　　

　　噪音是微型車床發生故障的先兆，因此正確分析噪音產生的原因，對迅速找出故障并排除至關重要。微型車床開動之后，由于各運動副之間作旋轉或往復直線運動，周期性地接觸和分開，所以它們之間因相互運動會產生一定的振動。一般而言，噪音會隨著溫度的升高、負荷和磨損的增大、潤滑不良等而增大。該故障的排除方法：可按運動副的接觸情況調整、修復或更換零部件，使軸恢復應有的精度等；檢查并疏通不暢通的管道，使需要潤滑的部位有適量、清潔、符合規定要求的潤滑油等。　　

　　（五）刀架出現常見故障　　

　　對于刀架的常見故障，如果刀盤不動，可能出現的問題是機械卡阻、刀架電機燒壞或接觸器、控制繼電器損壞。現場應逐步排查故障原因，縮小故障范圍，最后準確定位故障。如果刀盤上某刀位連續回轉不停，一般是某刀位對應的霍爾元件損壞所致，將其更換即可解決。如果刀盤換刀時不到位或過位，一般是磁鋼位置在圓周方向相對霍爾元件太靠前或太靠后所致，可在刀架鎖緊狀態下用內六方扳手先松開磁鋼盤，再轉動適當角度，使磁鋼與霍爾元件位置相對即可。　　

　　（六）溜板箱自動進給手柄容易脫開的故障　　

　　導致溜板箱自動進給手柄容易脫開的原因有：脫落蝸桿的彈簧壓力不夠；蝸桿托架上的控制板與杠桿的傾角改變，迫使進給箱的移動手柄跳開或交換齒輪脫開。相應故障的排除方法：調整脫落蝸桿的彈簧壓力，使脫落蝸桿在正常負荷下不脫落；焊補控制板并將掛鉤處修銳；調整彈簧，若定位孔磨損可鉚補后重新打孔。　　

　　（七）床鞍下沉故障　　

　　普通微型車床經過較長時間使用后，常常會發生床鞍下沉的現象，導致微型車床工作不正常，嚴重影響微型車床工作效率，甚至造成微型車床完全喪失工作能力。造成床鞍下沉的原因主要有：床身導軌面磨損，床鞍下導軌面磨損。在日常修理及床鞍下沉不嚴重時，無需修復機床導軌，通常可改變縱走刀小齒輪技術參數及溜板箱上縱向移動刻度盤刻度，以改善縱走刀小齒輪與床身齒條的嚙合狀況。這種方法具有簡便易操作、技術難度較小、修理周期較短等優點，不過其修理效果是有限的。在床鞍下沉嚴重或機床大修時，應采用恢復床鞍高度的方法。　　

　　（八）機械漏油故障　　

　　漏油同樣是日常工作中經常出現的微型車床故障之一，它不僅會浪費油料，造成直接經濟損失，還會影響微型車床的工作性能。同時，長期滲漏對微型車床的安裝也會帶來不良后果，甚至影響日后的工作。出現這種問題應該盡快處理，以免造成嚴重后果。
